離心式通風機型號編制規則

2021.12.11

次

1.離心式通風機系列產品的型號

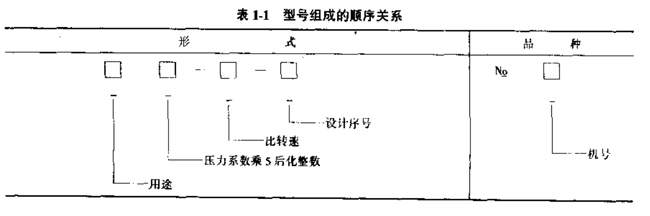

用形式表示，單臺產品型號用形式和品種表示。型號組成的順序關系見表1-1。

離心式通風機型號編制規則

1)風機產品用途代號按表1-2規定。

2)壓力系數的5倍化整后采用一位數。個別前向葉輪的壓力系數的5倍化整后大于10時，亦可用二位整數表示。

3）比轉速采用兩位整數。若用二葉輪并聯結構，或單葉輪雙吸入結構，則用2乘比轉速表示。

4)若產品的型式中產生有重復代號或派生型時，則在比轉速后加注序號，采用羅馬數字體Ⅰ 、Ⅱ等表示。

5)設計序號用阿拉伯數字“1”，“2”等表示，供對該型產品有重大修改時用。若性能參數、外形尺寸、地基尺寸，易損件沒有更動時，不應使用設計序號。

6）機號用葉輪直徑的分米數表示。

2.離心式通風機的名稱型號表示舉例如表1-3所示。

表1-2 風機產品用途代號

表1-3 風機型號表示舉例

序號	名稱	型號		說明
序號	名稱	形式	品種	說明
1 2 3 4 5 6	(通用）離心式通風機 (通用)離心式通風機礦井離心式通風機防爆離心式通風機 (通用）離心式通風機鍋爐離心式通風機	4-72 4-2×72 K4-2×72 B4-72 4-721 GA-72	No 20 No 20 No 20 No 20 No 20 No 20	一般通風換氣用，壓力系數乘5后的化整數為4，比轉速為72，機號為20即葉輪直徑2000mm 示葉輪是雙吸人形式，其它參數同第1條礦井主扇通風用，其它參數同2條防燥通風換氣用，其它參數同1條與4-72型相同的另一（系列）產品。其它參數同1條用在鍋爐通風上，其它參數同1條
7 8 9 10	鍋爐離心式引風機（通用）離心式通風機空調離心式通風機空調離心式通風機	Y4-72 4-72-1 KT11-74 KT11-2×74	No 20 No 20 No 5 No 5	用在鍋爐引風上，其它參數同1條某廠對原4-72型產品有重大修改，為便于區別加用 “-1”設計序號表示其它參數同1條用于空調通風上，壓力系數乘5后的化整數11，比轉速74，機號為5即葉輪真徑500m 葉輪為并聯形式，其它參數同9條
